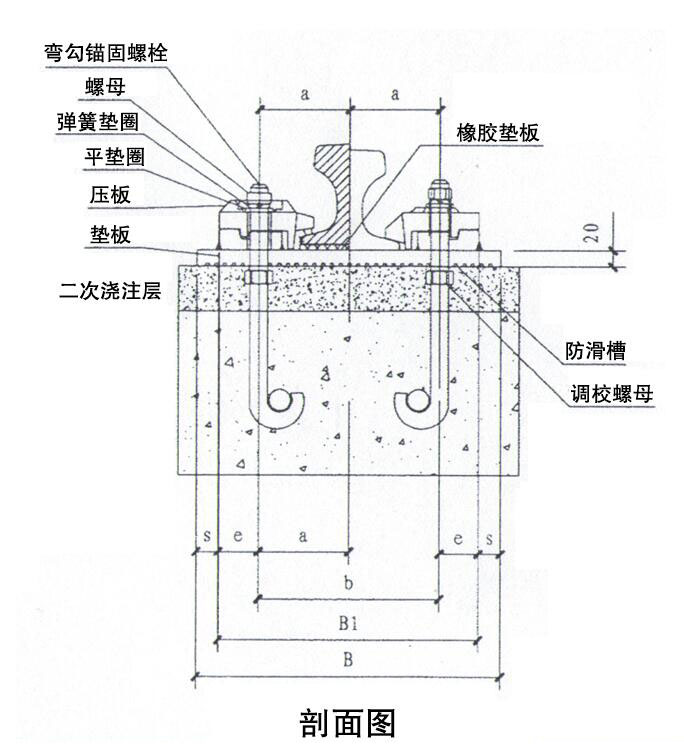

锐拓 整体铸板式RTYB可调、自锁、正向力矩压轨器 |
|
|
锐拓整体铸板式RTYB是我公司的专利产品
1、适用范围:
适用于地面整体道床、砼吊车梁、采用预埋螺栓固定。可调轨道
间距10 mm ,可广泛用于堆取料机、地面龙门吊、码头、船厂、
船坞轨道固定。
2、间距布置:

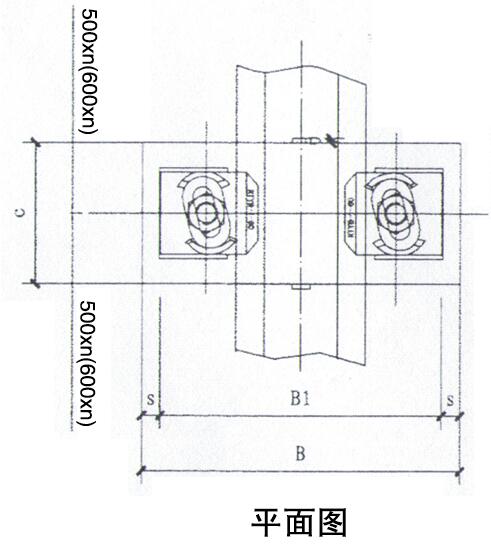

整体式 RTYB 压轨器间距为500 mm。具体施工时可根据压轨器
间距以及起重量大小等因素做适当调整。订货时申明。

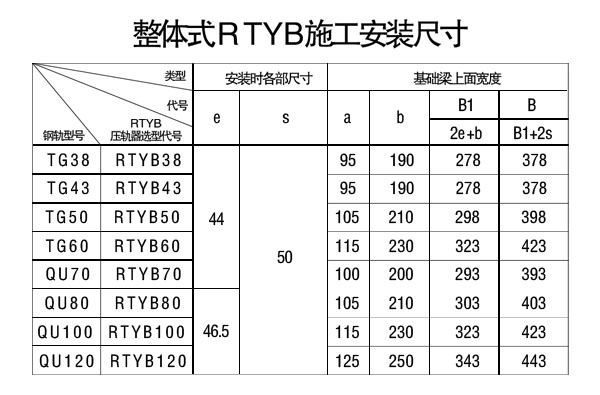

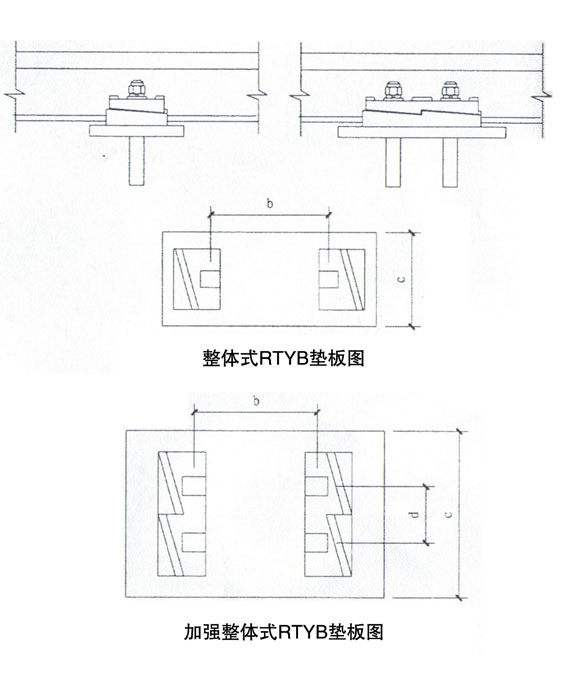

3、加强整体式 RTYB 压轨器安装尺寸参照整体式 RTYB 压轨器尺寸。
两孔间距d值大于80 mm ,根据情况可做适当调整。 |
|
|
|
|
|

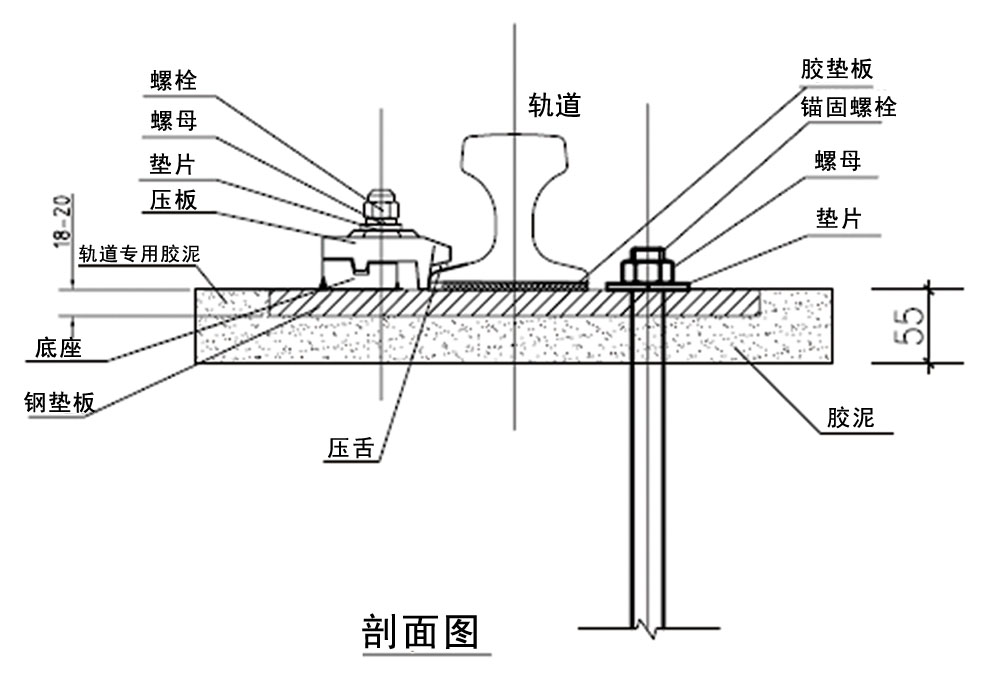

锐拓 RTYB压轨器采用钢板式地面轨固定装置安装示意图 |
| 适用范围:
适应于地面整体道床、砼吊车梁、采用预埋螺栓固定,可调轨道间距10mm,可广泛用于堆取料机、地面龙门吊、码头、船厂、船坞轨道固定。
间距布置:
间距为500mm,具体施工时可根据实际情况作适当调整。当Q大于200吨,可选用双孔RTYB-3或弹性RTYB-4。当Q小于200吨时,可选用单孔RTYB-l或弹性RTYB-2。
钢板大小尺寸:
C值大于250mm,根据实际情况可做调整。当起重量较大或条件许可时可通铺设。B值详见施工图。 |
|
|
|
|
|
