A型焊接型压轨器（蛙型绞式即wjk）固定件的安装

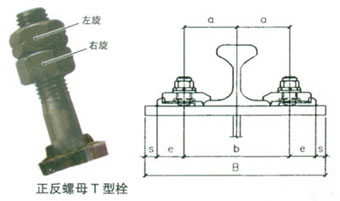

（1）根据工艺提供的轨道型号选用相应的压轨器。 （2）压轨器间距为600mm。 （3）底座与钢梁焊接选用应与轨道梁材质相适应 （4）最大拧紧力矩为150N·m,承受于每个轮压的最大侧向力为50KN。 （5) 安装顺序：底座定位、放入T型螺栓、放入楔型调整板， 放置上盖、平垫弹垫、拧紧螺母。

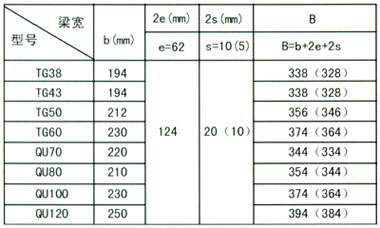

固定件型号 a（mm） 固定件型号 a（mm） TG38 97 QU70 100 TG43 97 QU80 105 TG50 106 QU100 115 TG60 115 QU120 125
