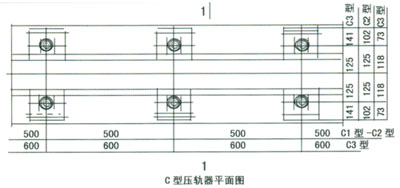

1、主要用于钢吊车梁带水平导向轮吊车轨道固定及大吨位软钩吊车轨道固定,根据吊车吨位大小及设计使用要求分为:C1、C2、C3三种压轨器。 2、C1型固定装置承受水平导向轮作用下的最大侧赂力为135KN,C2为220KN,C3为400KN。 3、固定件间距详见平面图。 4、其他参照A型焊接开型压轨器。
1、E型分为E1、E2型,此类固定装置可进行侧向调节,从而向轨道的铺设和调直提供好的条件。 2、固定装置窄而扁,可以提供有利安装尺寸,可用与带或不带导向轮的各式吊车。 3、通过楔形结构作用和互相啮合的压板上下两部分倾斜而自动锁定。 4、钢轨和吊车梁欢送的控制不成问题,底座的预加应力和轨道与底座之间的持久接触都得到保证。 5、螺栓为M20,8.8级高强度螺栓,拧紧力矩为:220N.M,E1可承受最大侧向力为140KN,E2可承受的取大侧向力为:120KN。 6、此类压轨器广泛应用于港口、码头、船厂、大型龙门吊轨道固定。
